一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區，鶴山市位于廣東省南部珠江三角洲腹地，與南海、順德隔江相望，325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市，水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度，東經l12.28度--ll3.25度)，屬南亞熱帶季風區，境內具有海洋氣候特征，溫、光、熱、雨量充足，四季宜種。年平均日照l789時，年日照率達40.1％日照時數，帶來太陽輻射熱量大，年平均輻射量l04.08千卡／厘米。氣候溫和，年平均氣溫22．6℃，年平均降雨量l700公厘左右。

二、用戶要求
1.日供熱水總量40m3，供水點溫度(du)不低于(yu)55℃，滿足入住人(ren)員生活用(yong)熱水需求；
2.在控制(zhi)工(gong)程成本的(de)基礎，采用新(xin)能源、新(xin)技術，實(shi)現環(huan)保、節能、降耗、降噪、減排；
3.計量直觀(guan)，收費、繳(jiao)費方便、靈活；
4.作為形象工程，樹立新能源應用典范。

三、產品解決方案
有鑒于項目所(suo)在地的(de)氣候(hou)特點、用戶的(de)要求及施(shi)工現場的(de)實際(ji)情況，設計采用太陽能熱(re)(re)—空氣源(yuan)熱(re)(re)泵熱(re)(re)水(shui)系(xi)統。具(ju)體如(ru)下：

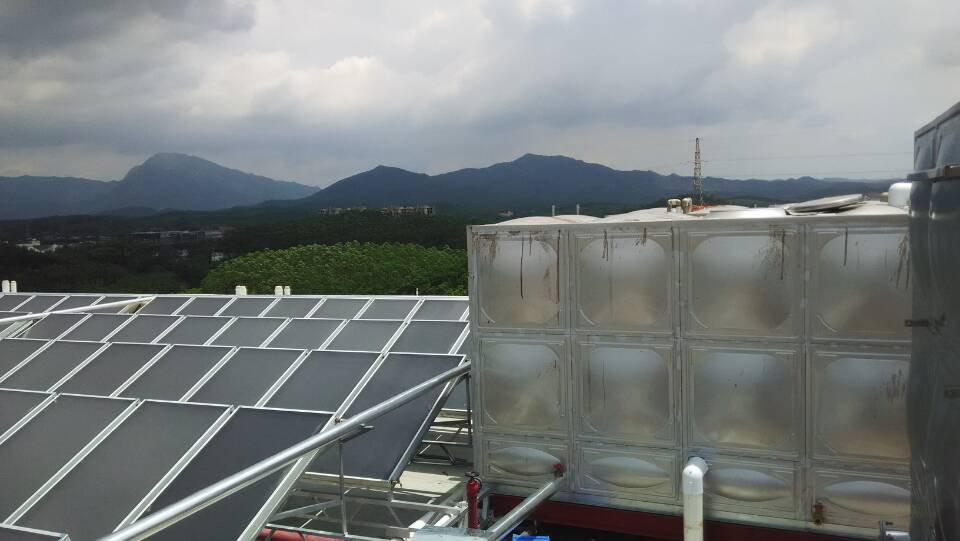

1.太陽能(neng)集(ji)熱系統采(cai)用防臺風型30傾角安裝(zhuang)平板(ban)太陽能(neng)集(ji)熱器、直接強制循環系統；
2.輔助加熱系統(tong)采用空氣源熱泵循環(huan)加熱系統(tong)；
3.自然壓力（定時）供水、定溫（定時）回水；
4. 低(di)溫循環防凍；
5. IC卡機計量消費系統。

四、設計、施工及驗收標準和規范
（1）《建筑給水排水設(she)計規(gui)范(fan)》（GB/50015-2003）
（2）《民用(yong)建筑太(tai)陽能(neng)熱水系統應用(yong)技術規(gui)范》（GB/50364-2005）
（3）《太陽熱水(shui)系統設計、安裝(zhuang)及工程驗收技(ji)術(shu)規范》（GB/T50495—2009）
（4）《平板型太陽能集(ji)熱器技術條件》GB/T6424-2007
（5）《平板型太(tai)陽能集熱器熱性能試(shi)驗方法》GB4271-2007
（6）《居住建筑太陽能熱(re)水系統(tong)設計、安裝及驗收(shou)規范》DB33/1034-2007
（7）《住宅建筑規范》GB50368-2005
（8）《屋面工程技術規范》GB50345-2004
（9）《屋面工(gong)程質量驗(yan)收(shou)規范(fan)》GB50207-2002
（10）《建筑工(gong)程施工(gong)質(zhi)量驗收統(tong)一標準》GB50300-2001
（11）《建筑物(wu)防雷設計(ji)規范》（2000 年版）GB50057-94
（12）《建筑給(gei)水排水設計規范》GB50015-2003
（13）《太陽熱水系統(tong)設(she)計、安裝及(ji)工(gong)程驗收技術(shu)規范》GB/T18713-2002
（14）《建(jian)筑給(gei)水(shui)排水(shui)及采暖(nuan)工程(cheng)施(shi)工質(zhi)量驗收規范》GB50242-2002
（15）《民用建筑太陽能熱水系(xi)統應用技術規范》GB50364-2005
（16）《鋼結構工程施工及驗收(shou)規(gui)范》GBJ205－2000
（17）《碳素(su)鋼結(jie)構(gou)》GB/T700－1988
（18）《設(she)備及管道(dao)保溫(wen)技術通則》GB 4272-1992
（19）《太陽(yang)能熱利用術語》GB/T 12936－1991
（20）《建(jian)筑物防(fang)雷設計施(shi)工及驗收規(gui)范》GB 50057-1994
（21）《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.

五、設計參數
項(xiang)目名稱(cheng)：鶴山市德萬實業有限公(gong)司宿舍（三）中央(yang)供熱水工程(cheng)項(xiang)目。
1、用水人(ren)(ren)數(shu)：744人(ren)(ren)（2層12間(jian)(jian)、3~6層28間(jian)(jian)/層，按6人(ren)(ren)/間(jian)(jian)計）；
2、用(yong)熱水量：50~60L/人?日；
3、太陽(yang)能單(dan)位面積配(pei)水(shui)(shui)量：75~95Kg/m2，10P空氣(qi)源熱(re)泵標準工況(kuang)時產水(shui)(shui)量：780L/h；熱(re)水(shui)(shui)用(yong)水(shui)(shui)方式：花灑淋浴；
4、熱水(shui)溫度：55℃；總用熱水(shui)量(liang)：40,000L/日；全天候或定(ding)時(shi)供應熱水(shui)；
5、熱水系統類型：太(tai)陽(yang)能+熱泵(beng)輔(fu)助加熱；
6、本工(gong)(gong)程為樓面主體工(gong)(gong)程，冷水、熱水及回水管(guan)道(dao)樓面接駁。


六、設計計算
1、熱水(shui)計算噸位：按每日產40噸55℃熱水(shui)計算；
2、全(quan)年冷水（平均）計算(suan)溫度(du)：15℃；熱水計算(suan)溫度(du)：55℃；
3、太陽(yang)能面積(ji)計算
系統(tong)集熱器總(zong)(zong)面(mian)積的計(ji)(ji)算依據為：GB 50364-2005《民用建筑太(tai)陽能熱水系統(tong)應用技(ji)術規范(fan)》，直接系統(tong)集熱面(mian)積總(zong)(zong)面(mian)積按式（1）計(ji)(ji)算：
式(shi)（1）
式中(zhong)：
——直接系統集熱器采光面(mian)積，㎡；
——日均(jun)用水量(liang)，kg；（取(qu)40，000Kg/d）
——貯水(shui)箱內水(shui)的(de)設(she)計(ji)溫度，℃；（取55℃）
——水的定(ding)壓(ya)比熱容，4.187KJ/（㎏?℃）；
—— 水的初始(shi)溫度，℃；（取15℃）
——當地集熱器(qi)采光面上的年(nian)平均日太陽輻照量KJ/㎡；（取11680KJ/㎡）
——太陽能保證(zheng)率，％；根據系統使用(yong)期內的太陽輻照、系統經濟性及(ji)用(yong)戶(hu)要求等因素(su)綜合考慮后確定，宜為30％～80％；（廣(guang)州為III類資源較富區(qu)，取42%）
——集(ji)熱(re)器的年(nian)平(ping)均集(ji)熱(re)效(xiao)率；具體數(shu)值應根(gen)據集(ji)熱(re)器產品的實際測試結果(guo)而定(ding)；（取(qu)0.55）
——貯(zhu)水箱和管路(lu)的熱損失(shi)率；根據經驗(yan)宜(yi)取值為(wei)0.10～0.20。（取0.10）
計算(suan)得，AC=486.64㎡,根據現場實際安裝432㎡；
4、綜上：全年（按365天計(ji)）生(sheng)產(chan)40噸熱水的總耗能為：
式（2）
式中：
c——水(shui)的定壓比(bi)熱容；c=4.187KJ/(kg?℃)；
m ——生產(chan)熱水總量（40,000Kg）；
tend ——保(bao)溫水箱(xiang)的設計(ji)溫度（55℃）；
tl——水的初始(shi)溫度(du)（15℃）；
計算得，Q=2.445×109KJ/年(nian)
5、產40000L熱(re)水所需熱(re)泵機(ji)組(zu)選型(xing)計算：
1）生活(huo)熱(re)水總需要的熱(re)量：
① 設水溫10℃升至55℃；
② 每(mei)天所需熱(re)水40000L；
③ 加熱所需的熱量：
Q＝40000×（55℃－10℃）×1kcal/℃?kg＝1800000kcal
單位(wei)換(huan)算：1kcal＝4.1868KJ
④ 總熱量：
Q＝7536240 KJ＝2093.4 kW?h
⑤設(she)機組加熱8小時計算
P每小時制(zhi)熱量(liang)＝261.7 Kw
⑥熱(re)泵機(ji)組選型：
⑦根據熱(re)泵(beng)產品技術參數，KRF360/SW-A型(xing)號(hao)空氣源熱(re)泵(beng)制熱(re)量(liang)為36Kw,產水量(liang)為：780L/H,輸入功率為：8.5kW，現根據冬天(tian)和陰雨天(tian)氣熱(re)泵(beng)機組(zu)：
261.7 Kw÷36Kw/臺＝7.27 臺
根據計算(suan)結(jie)果(guo)，該工程選用8臺(tai)KRF360/SW-A型號空氣源熱(re)泵熱(re)水器機組，總制熱(re)量為Q=8×36=288kW（標(biao)況(kuang)）為輔助設備，滿(man)足124個房間（740人）的熱(re)水要(yao)求(qiu)。
